Tubi galleggianti marini

Il tubo flessibile galleggiante per olio di Andy Marine è progettato per lo scarico di petrolio offshore. È un tubo autogalleggiante che trasferisce petrolio greggio e prodotti petroliferi da navi offshore e sistemi di ormeggio. Il tubo flessibile dell'olio galleggiante è adatto alla maggior parte dei fluidi, come olio (fino al 55% di contenuto aromatico), GN, GPL, acqua, salamoia, ecc.

I tubi galleggianti marini sono progettati e prodotti nel pieno rispetto degli standard OCIMF. I nostri tubi flessibili galleggianti per olio marino sono prodotti e testati in conformità con i requisiti degli standard di qualità ISO 9001:2008.

1. Caratteristiche del prodotto dei tubi galleggianti marini

• Involucro di galleggiamento individuale in schiuma a cellule chiuse per impedire l'assorbimento d'acqua.

• Lo strato esterno in CR ha il vantaggio di essere resistente all'abrasione, ai raggi UV, all'invecchiamento e agli ambienti corrosivi.

• Disponibili accessori di accoppiamento personalizzati.

• Riserva di galleggiamento minima: 20% o secondo le esigenze del cliente.

• Continuità elettrica: La continuità elettrica è continua o intermittente secondo le specifiche del cliente.

• Carcassa singola e doppia carcassa.

• Pressione di esercizio nominale: 15Bar, 19Bar, 21Bar opzionale.

• Fattore di sicurezza: 5:1.

2. Costruzione di tubi galleggianti marini

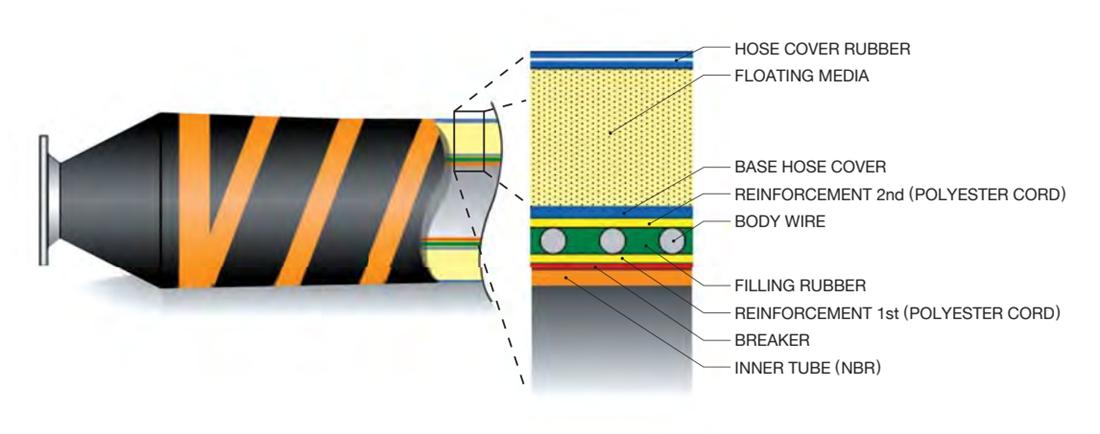

Tubo galleggiante marino a carcassa singola

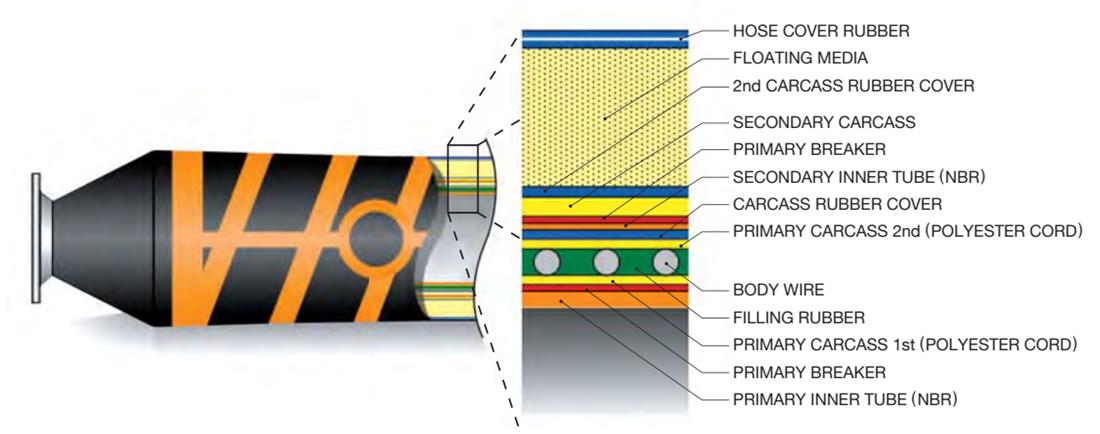

Tubo galleggiante marino a doppia carcassa

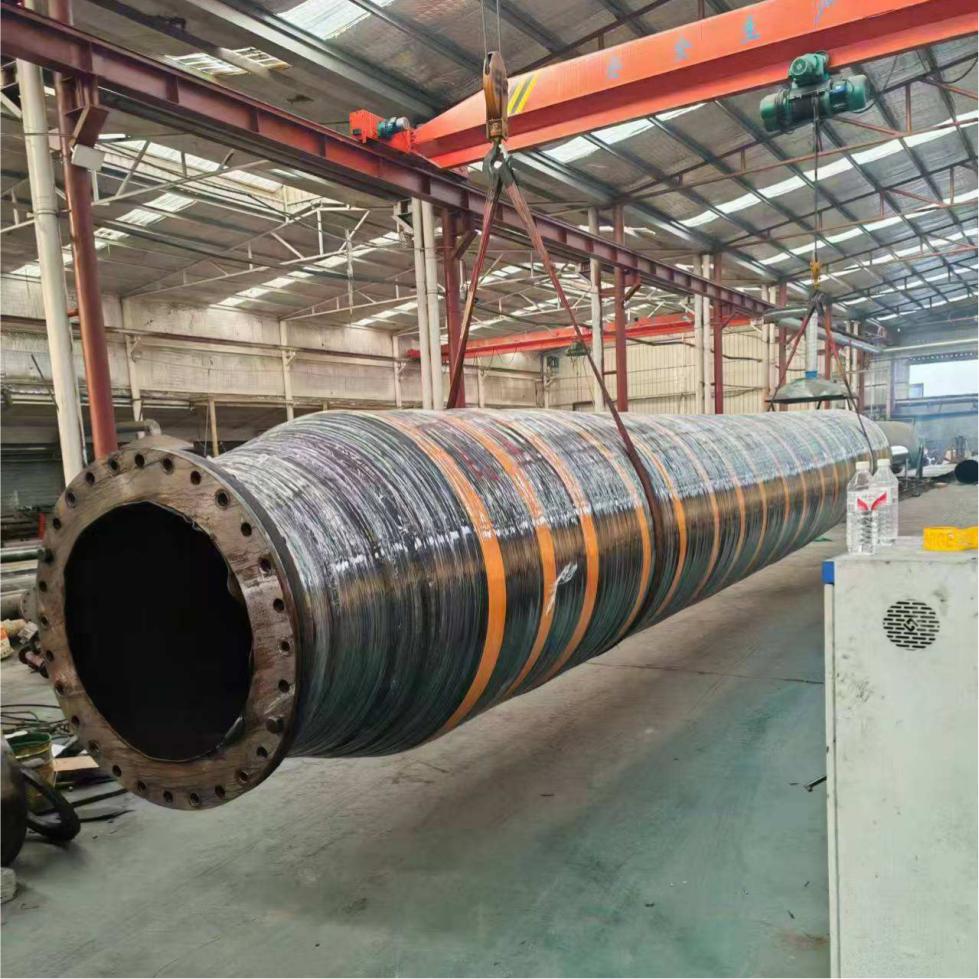

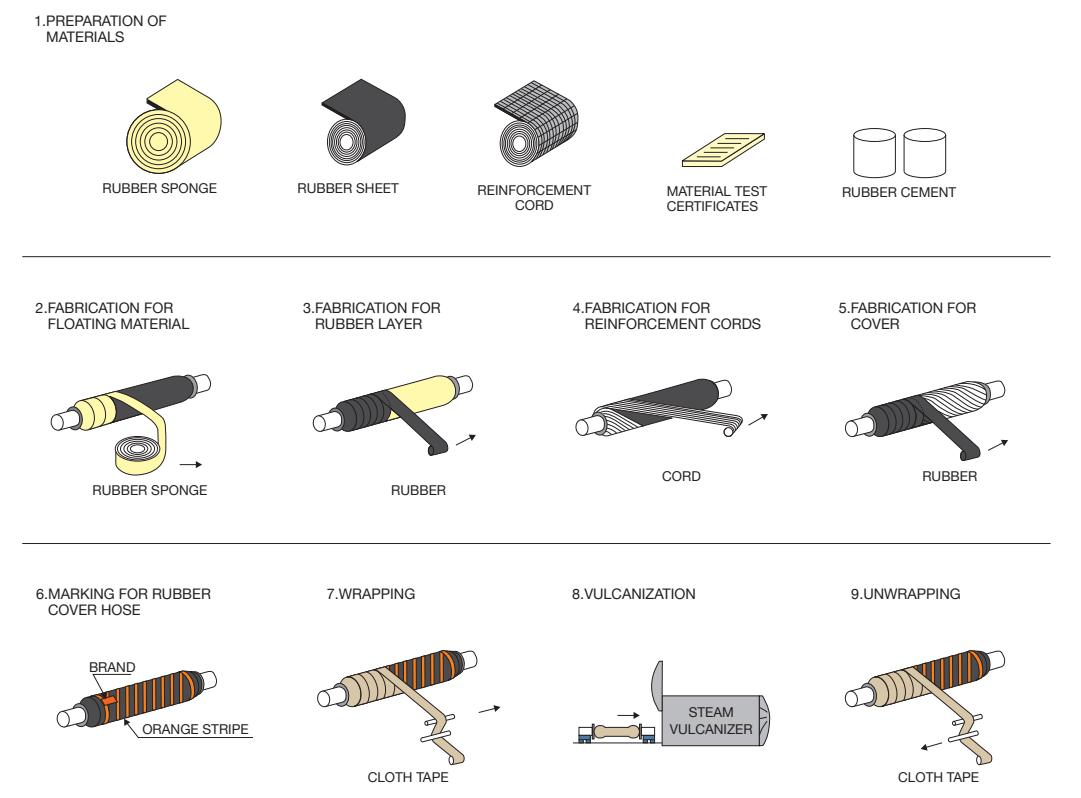

3. Processo di produzione dei tubi galleggianti marini

4. Tipi di tubi galleggianti marini

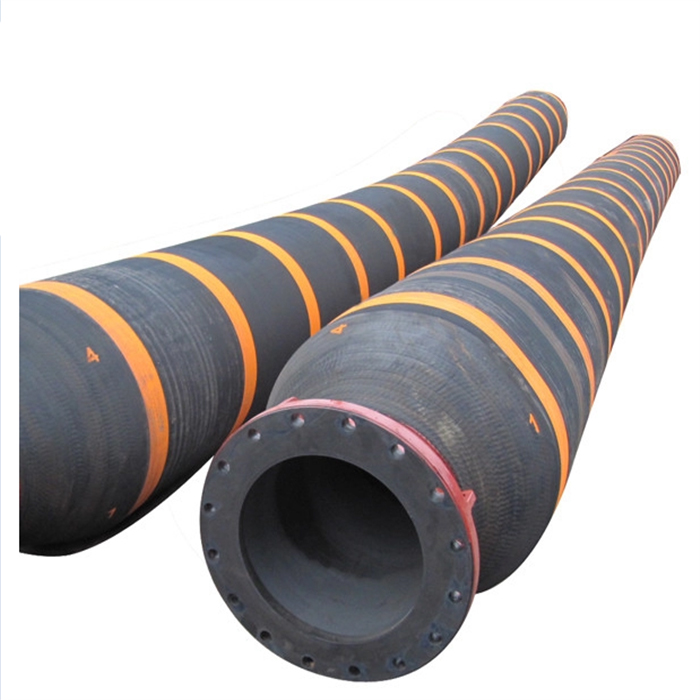

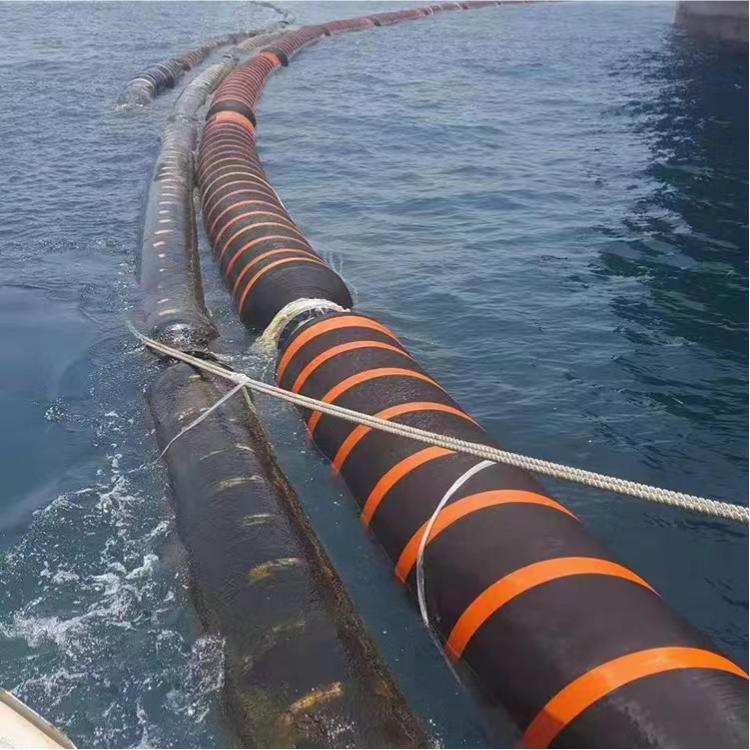

Tubi flessibili completamente flottanti della linea principale

Questo tubo è la conduttura principale di un sistema di trasferimento di petrolio offshore. Tipicamente presenta una costruzione a doppio scafo e uno strato di galleggiamento in schiuma. La sua galleggiabilità residua minima è almeno del 20%. Può essere utilizzato in sistemi di ormeggio come CALM (Catenary Anchor Leg Mooring) e CBM (Conventional Buoy Mooring).

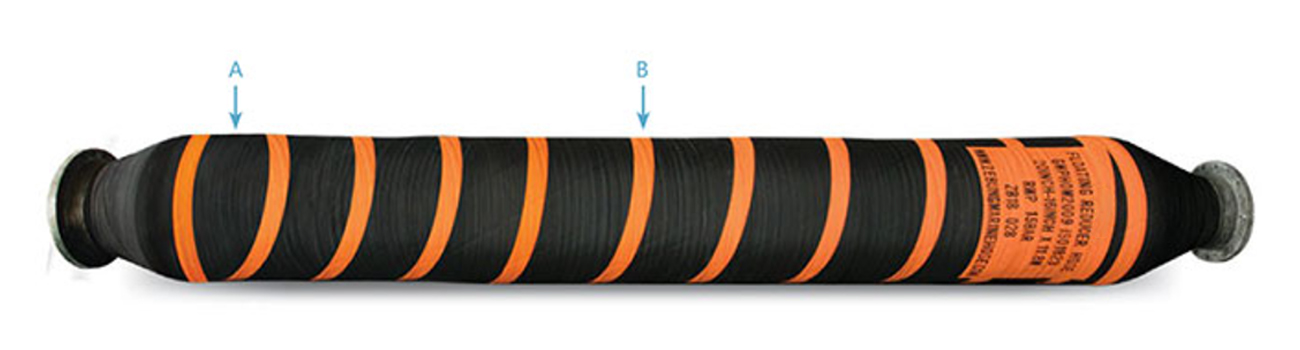

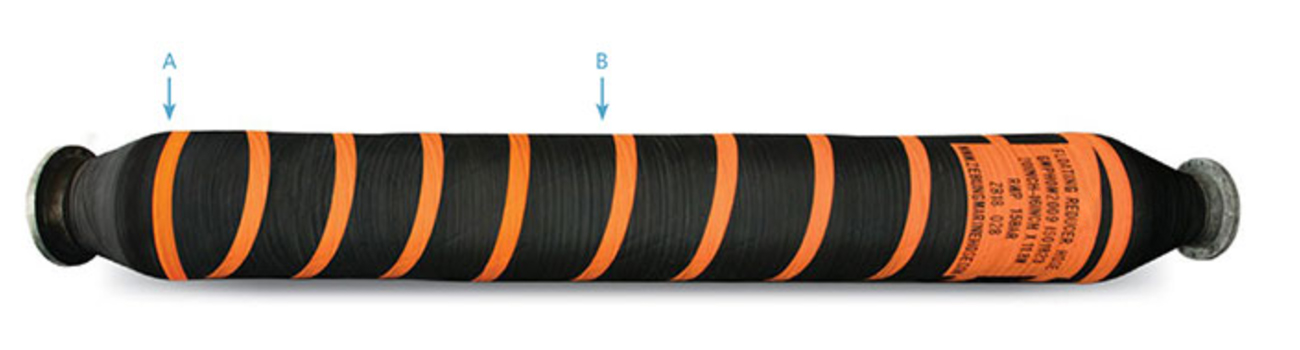

Tubo semiflottante rinforzato su un'estremità

Questo tubo ha uno strato di rinforzo aggiuntivo ad un'estremità. La sua struttura è a metà tra i tubi galleggianti e quelli sommersi. Viene generalmente utilizzato come transizione tra un tubo della linea principale completamente galleggiante e un tubo sommerso.

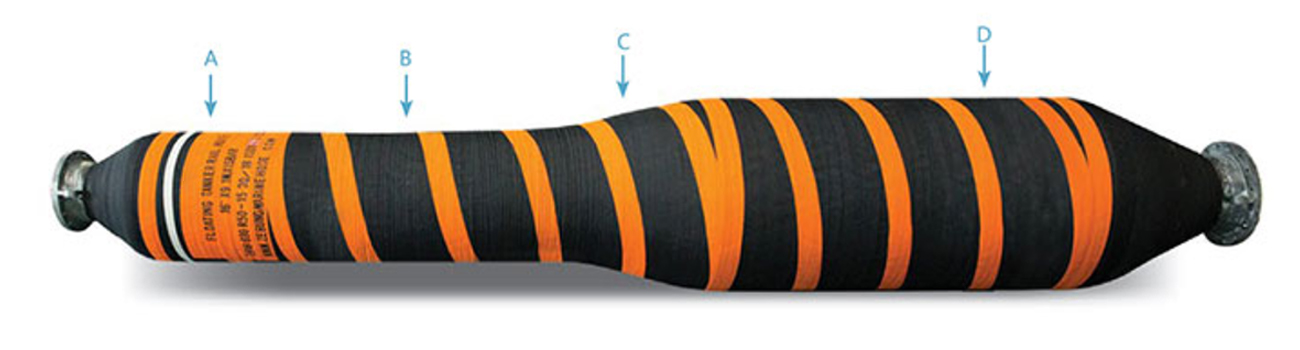

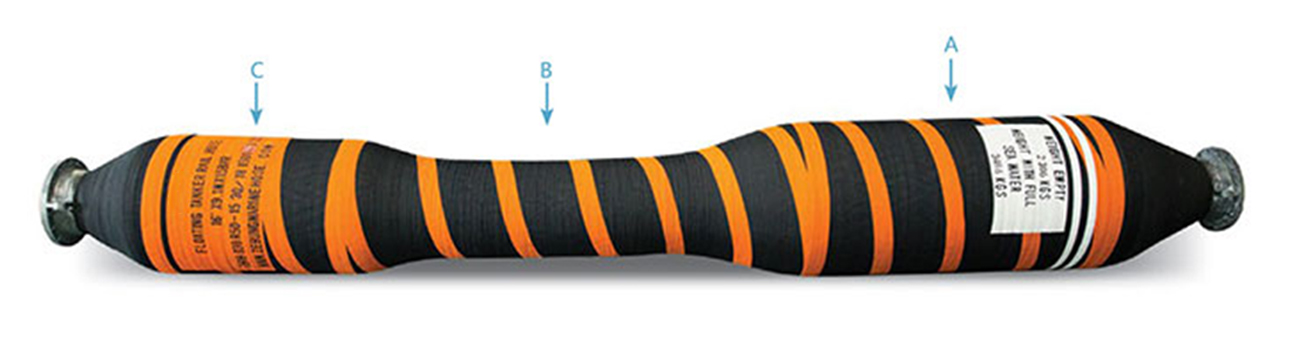

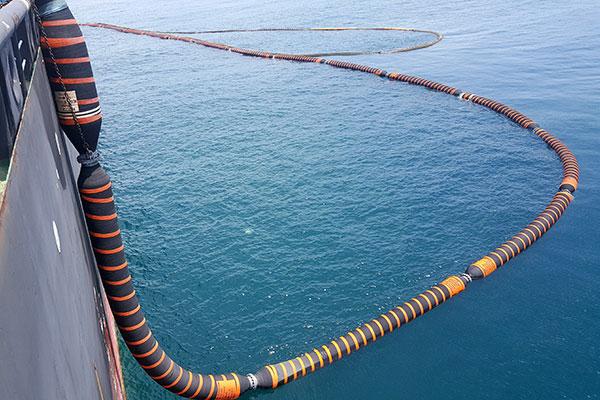

Tubo galleggiante con manubrio completo per cisterna

Si chiama tubo con manubri per la sua forma simile a un manubrio. Tipicamente è sospeso dal lato di una cisterna (ringhiera). Può muoversi liberamente con il movimento della petroliera. È direttamente collegato al collettore di trasferimento del petrolio della petroliera e viene quindi definito il "giunto" tra la petroliera e il sistema di tubi galleggianti offshore.

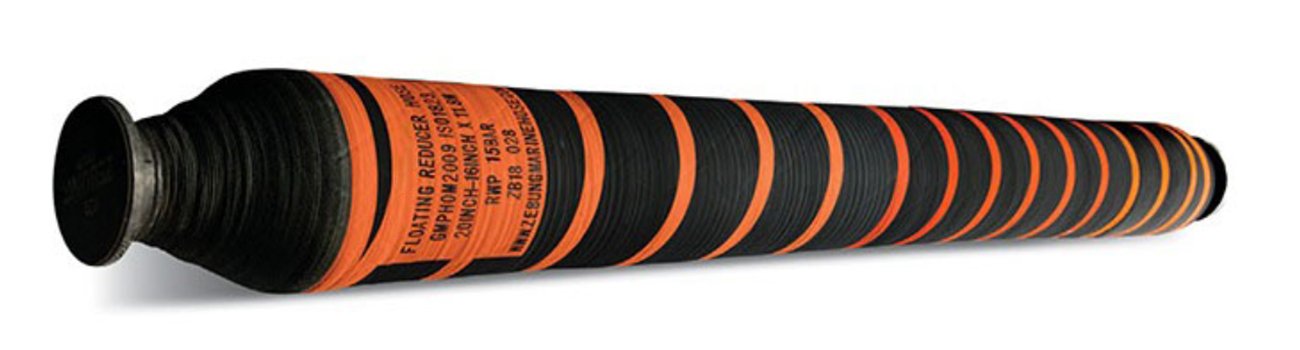

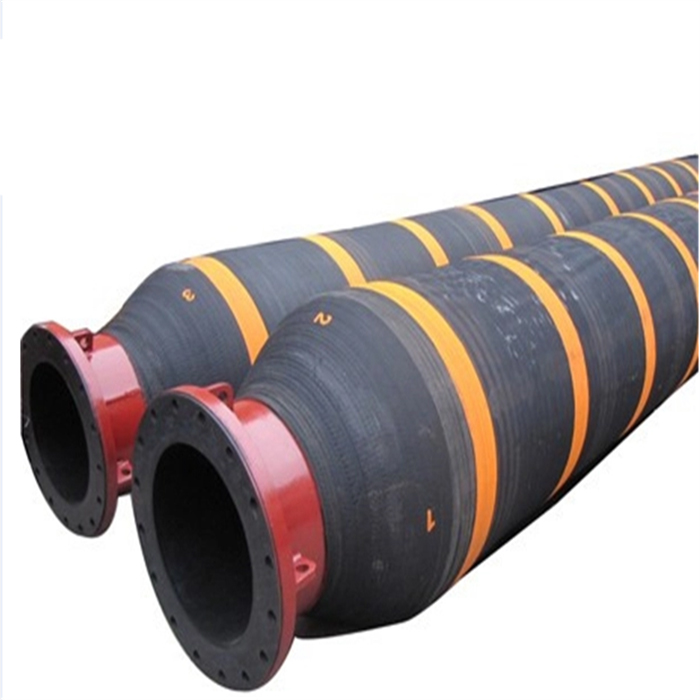

Tubo completamente galleggiante del riduttore

Un tubo riduttore può collegare due tubi di diametro diverso, ad esempio tra un connettore dell'apparecchio e un tubo principale. Pertanto, è anche chiamato “riduttore”. Viene utilizzato nei sistemi di tubazioni in cui è necessario modificare i diametri dei tubi, ottenendo una transizione tra i tubi.

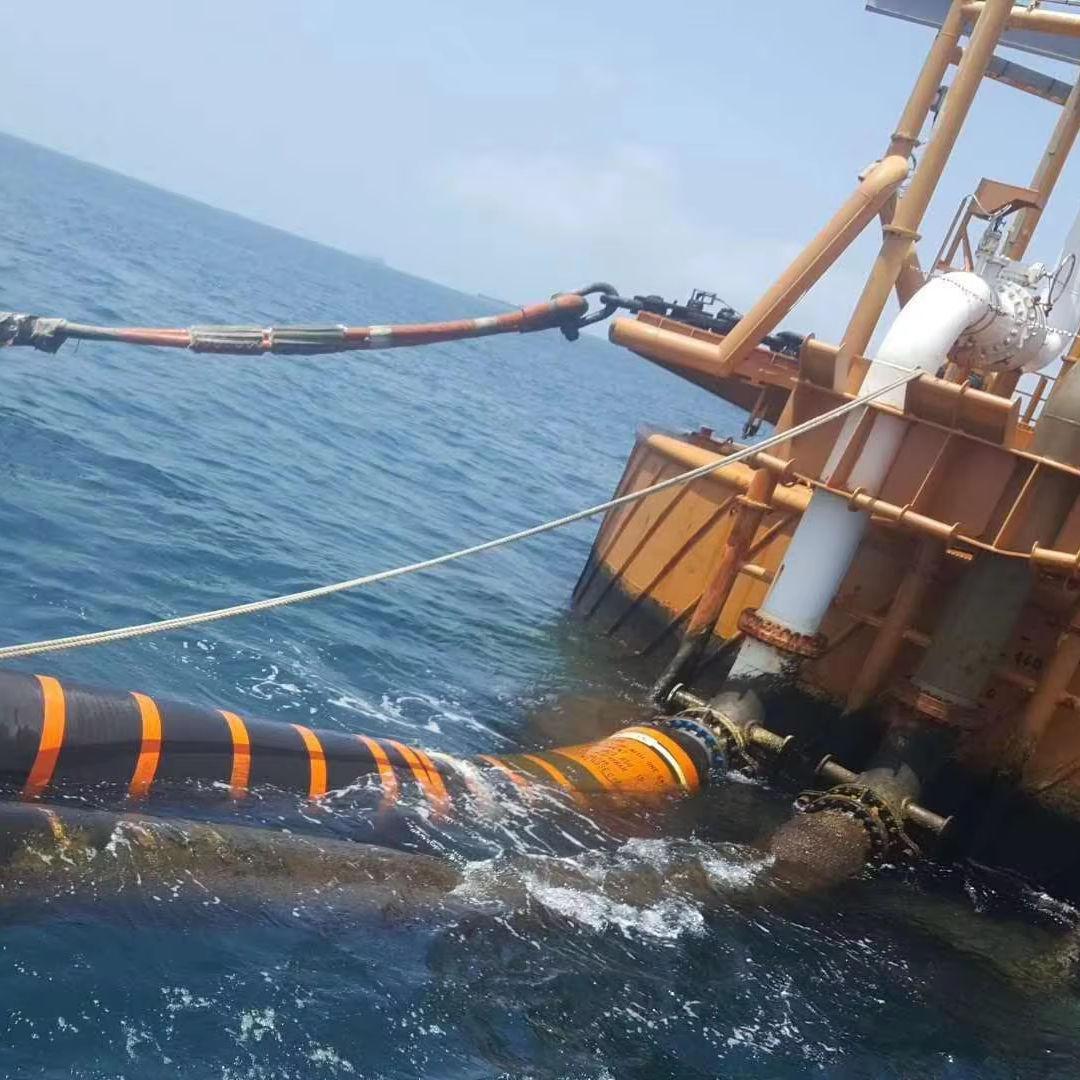

Tubo flessibile galleggiante completo di coda

Il tubo di scappamento è l'ultima sezione del tubo collegata alla boa. È altamente flessibile e può adattarsi al movimento della boa. Può essere utilizzato come sezione di collegamento iniziale tra una boa di ormeggio a punto singolo e un tubo subacqueo.

5. Dimensioni del prodotto dei tubi galleggianti marini

*Altre dimensioni possono essere personalizzate in base alle esigenze.

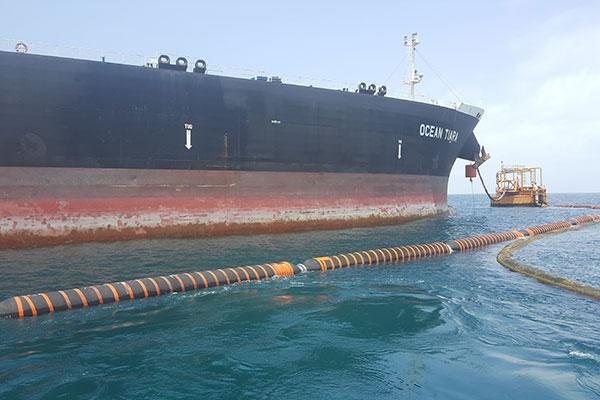

6. Applicazione dei nostri tubi galleggianti marini

• Trasferimento di carburante:I tubi galleggianti marini sono comunemente usati per trasferire il carburante tra navi, chiatte e serbatoi di stoccaggio. Il loro design flessibile e la loro galleggiabilità consentono una manovrabilità sicura sull'acqua, riducendo i rischi di fuoriuscite e garantendo un'erogazione affidabile di carburante nelle operazioni marittime.

• Trasferimento dell'acqua:Questi tubi facilitano il movimento dell'acqua potabile e non potabile negli ambienti marini. Galleggiano sull'acqua, prevenendo la resistenza, garantendo un flusso regolare e supportando un'efficiente distribuzione dell'acqua per navi, banchine o installazioni offshore.

• Trasferimento chimico:I tubi galleggianti marini sono adatti per spostare in sicurezza vari prodotti chimici. La loro struttura resiste alla corrosione e ai danni chimici, consentendo un trasferimento sicuro e senza perdite nei porti, nelle strutture offshore o nei sistemi di bordo.

• Operazioni offshore:Utilizzati nelle piattaforme offshore e nelle piattaforme petrolifere, i tubi galleggianti forniscono una movimentazione affidabile dei fluidi per attività di perforazione, rifornimento e manutenzione. Il loro design vivace semplifica l'implementazione e previene i danni durante le operazioni in acqua.

• Applicazioni portuali:I tubi galleggianti marini supportano la movimentazione dei liquidi nelle banchine e nei porti, comprese le navi di carico e scarico. La loro durata e il design flessibile garantiscono un funzionamento efficiente, sicuro e continuo in condizioni marine difficili.
